从三方面看模切版制图的重要性（一）

只有懂得模切版制图工艺，才能设计出符合实际加工要求的优秀的精美的包装盒印刷品。

　　随着数字印刷品的大量出现以及互联网信息的广泛应用，印前设计变得越来越简单方便，但对于包装设计制版而言，还需要重点考虑图文与加工工艺之间的匹配关系，下面以手提袋为例说明。

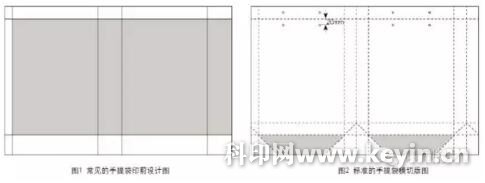

　　在手提袋印刷的印前设计中，包装设计师往往只考虑手提袋图文部分(如图1中灰色部分)的合适度与美观度，很少有人真正从手提袋最终成型的立体效果去考虑，但其实手提袋的成型效果对印前设计有着很大的影响。

　　(1)提手的打孔位置。在设计手提袋表面图文时，如果不考虑提手的打孔位置，很有可能导致手提袋最终成型加工时打孔打在重要的图文上。在此，笔者给出一个经验值供大家参考：孔距=(1/2手提袋长-20)mm，两孔距离上折线为20mm(如图2所示)。

　　(2)两侧的折叠线。众所周知，手提袋是折叠后平摞运输的，因此印前设计时两侧折叠线上尽量不要安排文字，以免文字横跨在折叠线上，影响手提袋的整体美观度。

　　(3)底部。有的手提袋底部有一些特殊的图文设计，如公司LOGO等，应设计在图2中灰色部分，但如果包装设计师不知道手提袋底部的具体折法，就容易出现图文被遮挡的现象。

　　可见，如果包装设计师不懂模切版制图工艺，就会导致印前设计不符合实际加工情况;如果包装设计师懂得模切版制图工艺，只要在图2的基础上进行设计，即可快捷地完成设计，而且生产出来的手提袋成型之后也很完美。

从模切版工艺来看

　　印刷同仁都知道，在包装生产成本中，纸张成本占据的比例最高，而客户往往不考虑这一点，他们习惯拿印刷样张去做模切版，但这样做就会使模切版的制作变得非常被动。笔者在为客户制作模切版时遇到的情况大致有以下几种。

　　(1)客户提供标准的CAD模切版图。

　　(2)客户提供大致成品位置图(如图1所示的手提袋印前设计图)。

　　(3)客户提供印刷样张，口述图形样式。

　　(4)客户什么也不提供，只是描述形状。

　　根据情况的不同，需要交流的时间也不同。第一种情况的交流时间最少，质量、速度最能保证，但这种情况一般一年也碰不到几次;第二种情况大多出自那些懂一点模切版制图，但不太懂模切版具体设置与细节的设计人员之手，所以也要重新制作模切版图;而第三、第四种情况在制作模切版时只能不断地与客户沟通，尤其是第四种情况交流时间比较长。

　　纸质包装盒的生产流程主要包括设计、制版、印刷、覆膜或上光、模切、糊盒成型，在所有工序中，模切工序比较靠后，如果因客户当初设计时有所纰漏而使得模切版无法正常制作，就会直接导致前面所有工序的浪费。
